霰弹袋冲击试验机

霰弹袋冲击试验机

参照标准:

GB 15763.2-2009《建筑用安全玻璃第2部分钢化玻璃》

GB 15763.3-2009《建筑用安全玻璃第3部分夹层玻璃》

AS/NZS 2208:1996澳大利亚/新西兰标准《建筑用安全玻璃材料标准》附录D碰撞试验

功能:

本设备适用于钢化玻璃/夹层玻璃的霰弹袋抗冲击性能试验;
检验钢化玻璃(安全玻璃)在同一质量冲击体下,以规定的不同高度冲击时的抗穿透性能或强度的专用试验机。

技术参数:
霰弹袋质量:45 kg 46 kg
霰弹袋最大直径:250mm
外形尺寸:1600mm×1050mm×3100mm(长×宽×高)
高度测量方式:手动测量
冲击高度偏差:0-30mm
冲击高度:1200mm(高度:300mm、750mm、1200mm)可调
样品架尺寸:1911mm×845mm
试样尺寸:1930mm×864mm
橡胶垫板:宽15mm, 厚3mm, 硬度邵尔A50

气动霰弹袋冲击试验机结构示意图:气动夹紧 电动升高 自动释放





1: 底框 槽钢 2:地脚螺栓 3:气缸 4:电磁铁释放装置 5:摆臂方管 6:上斜支撑
7:悬臂槽钢 8:标高刻度盘 9:立框槽钢 10:电葫芦 11:开关圆柱 12:霰弹冲击体 13:下斜支撑

手动霰弹冲击架 机械夹紧 手动升高 手动释放

手动霰弹冲击架 安装示意图

总装配图

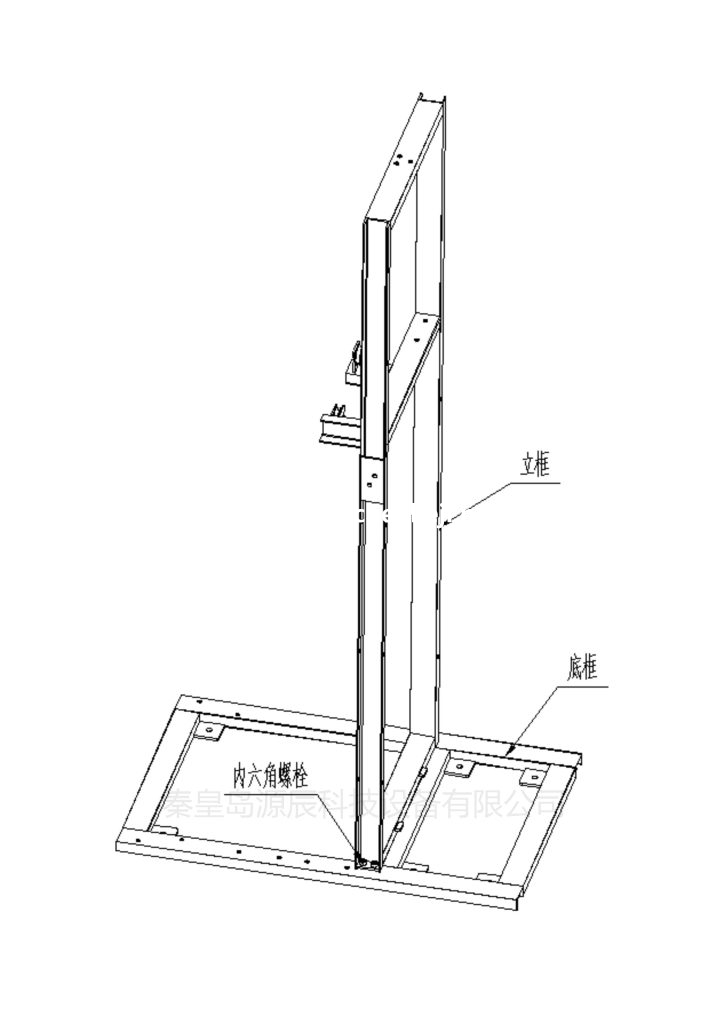

第一步 将立框安装到底框上 ( 需用4件M16*40内六角螺栓)

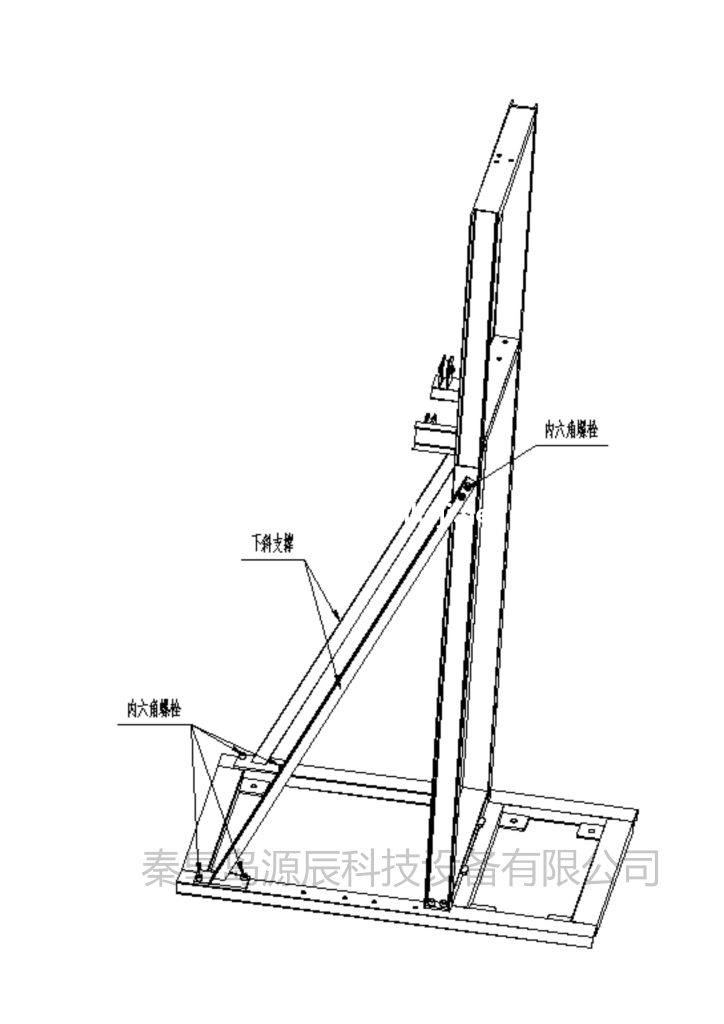

第二步 安装下斜支撑 (下斜支撑两件,分左右,需用8件M16*40内六角螺栓)

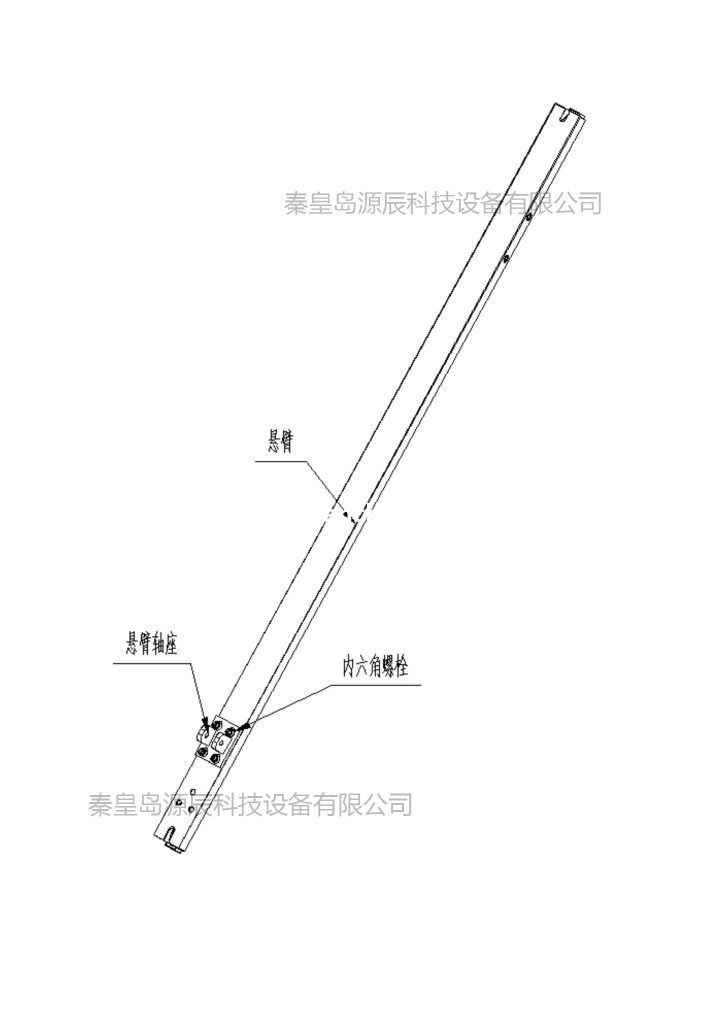

第三步 悬臂上安装悬臂轴座 (需用4件M16*40内六角螺栓)

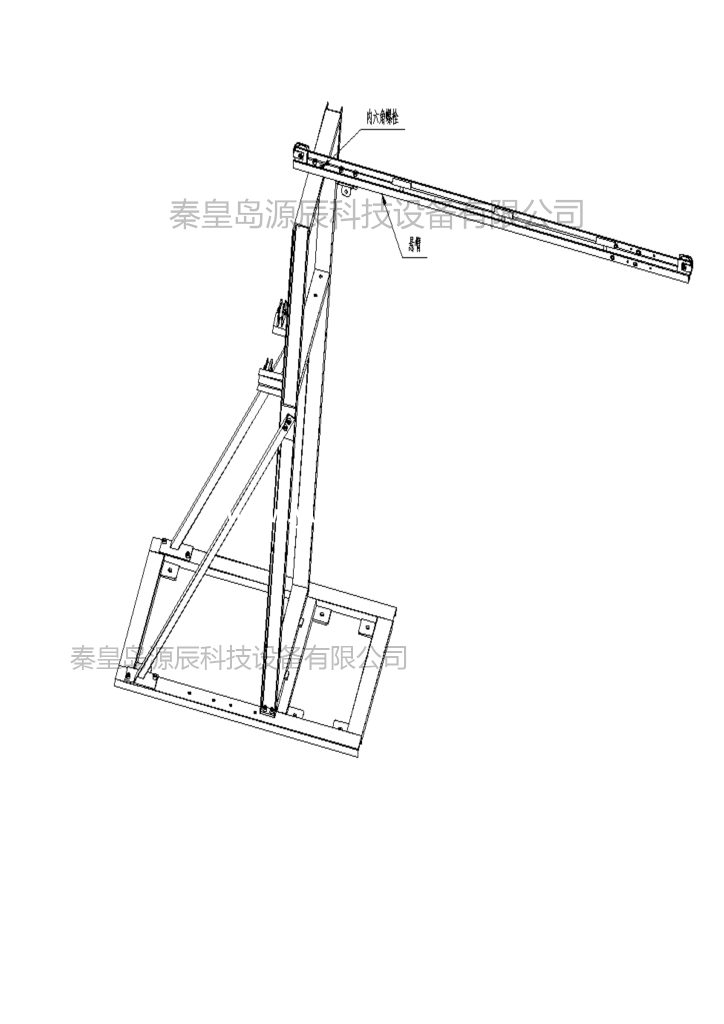

第四步 悬臂安装到立框上 (需用3件M16*40内六角螺栓)

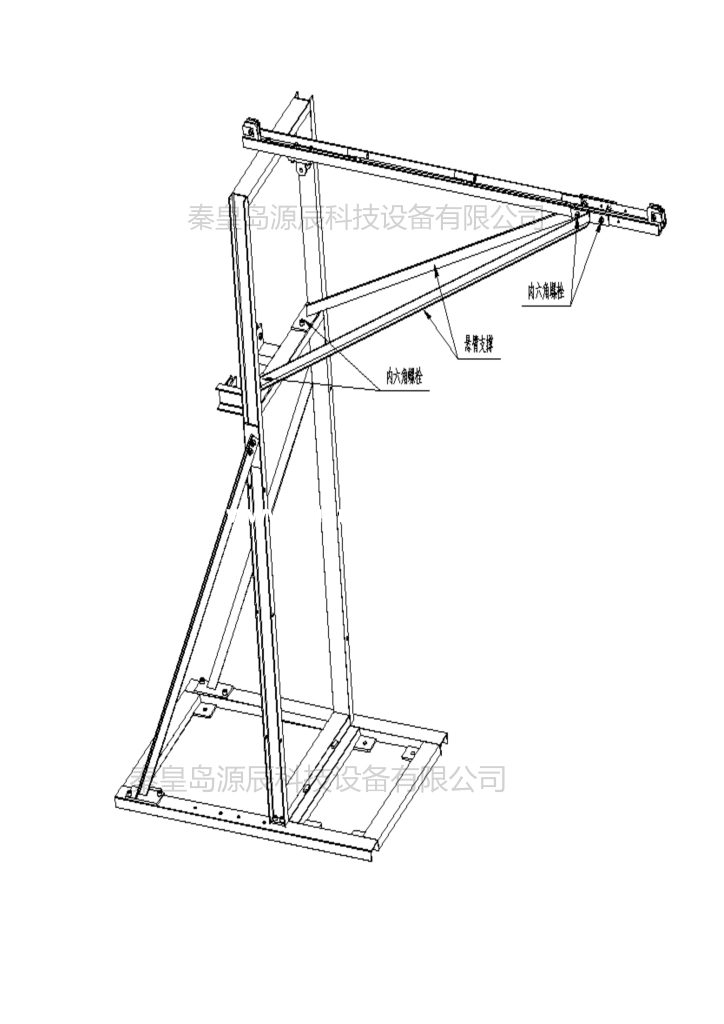

第五步 安装悬臂支撑 (悬臂支撑两件,分左右, 需用6件M16*40内六角螺栓及2件配套螺母)

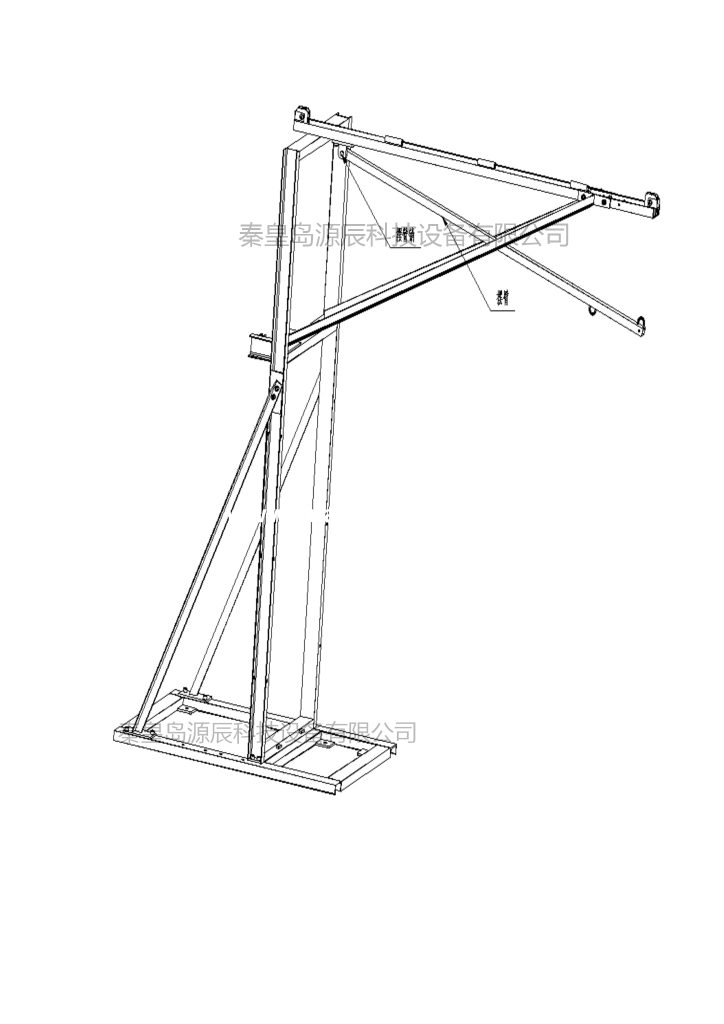

第六步 安装摆臂 (用摆臂销连接,用卡子卡住)
第七步 安装摇轮 (需用3件M8*30内六角螺栓)
第八步 安装钢丝绳

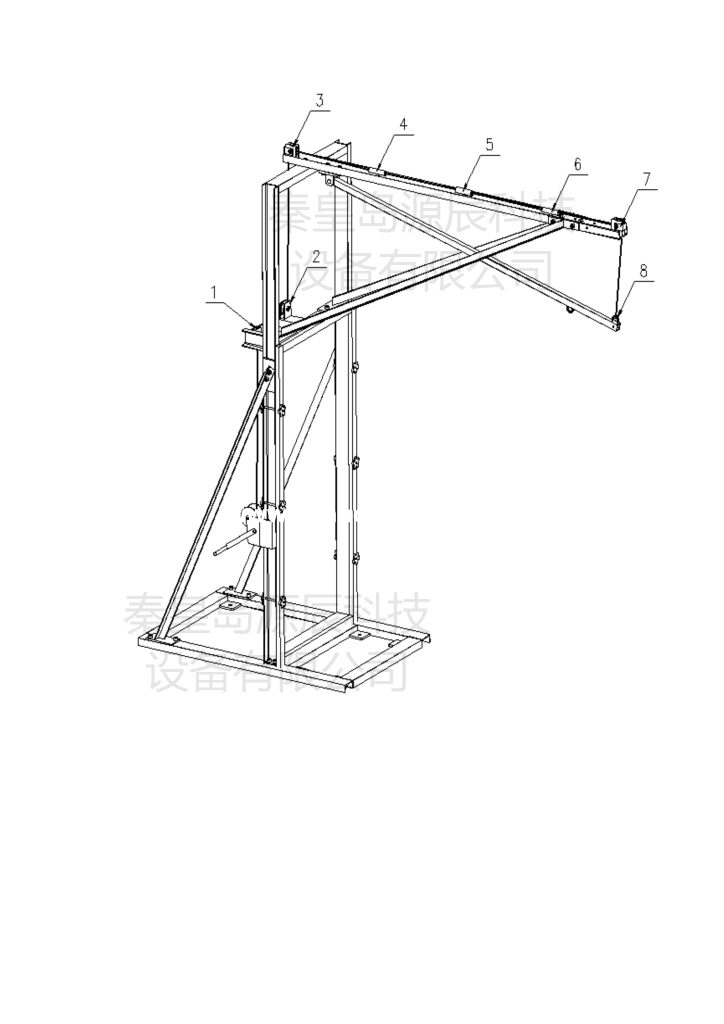

(将钢丝绳从摇轮开始,依次通过滑轮1,2,3;护套4、5、6;滑轮7,最后固定到摆臂吊环8上)

内附安全挂钩一套:霰弹冲击试验时钢丝一端用卡扣固定于摆臂孔,一端挂钩挂于霰弹底部吊环,做好安全防护
